土工布动态穿孔测定仪JLD-3001

一、产品简介

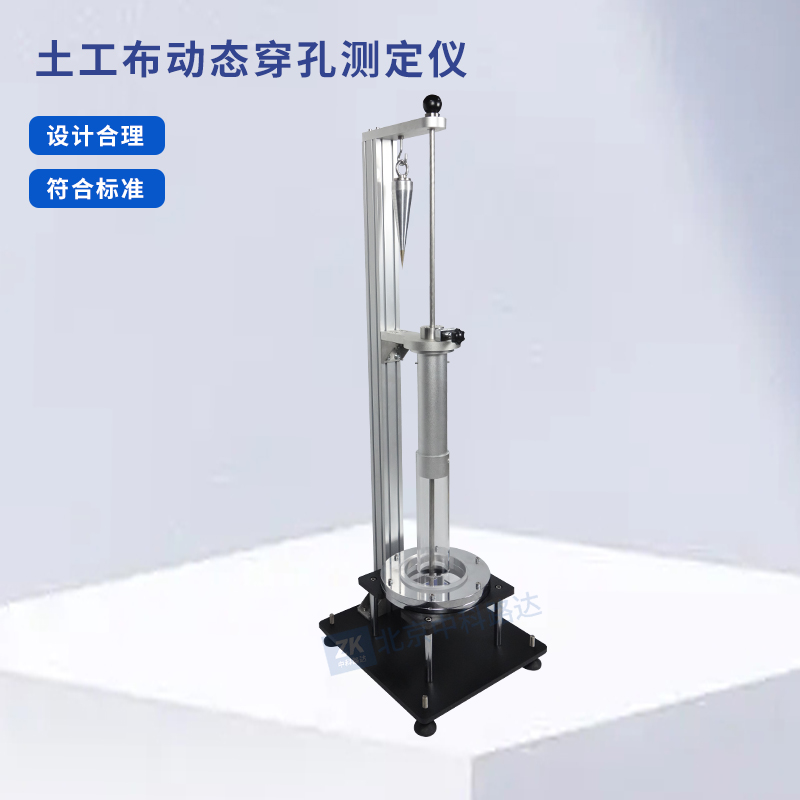

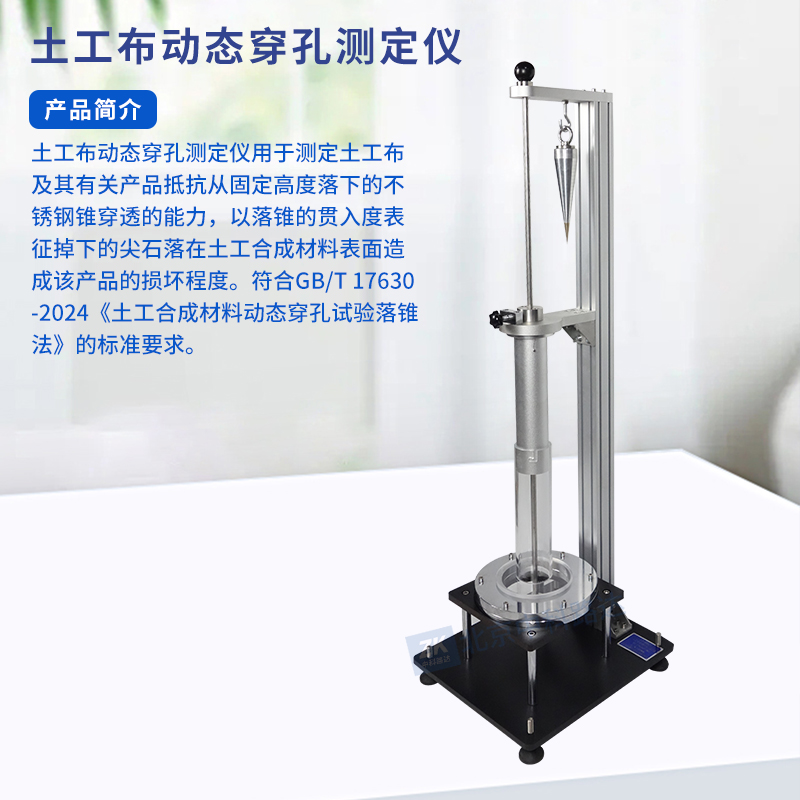

土工布动态穿孔测定仪用于测定土工布及其有关产品抵抗从固定高度落下的不锈钢锥穿透的能力，以落锥的贯入度表征掉下的尖石落在土工合成材料表面造成该产品的损坏程度。符合GB/T 17630-2024《土工合成材料动态穿孔试验落锥法》的标准要求。

二、原理

将试样水平夹持在两个夹持环中。规定质量的不锈钢锥从500mm的高度跌落至试样中心而在试样上形成破洞。用标有刻度的小角量锥测得的动态穿孔直径(以下简称“孔径”)表征落锥的贯入度。

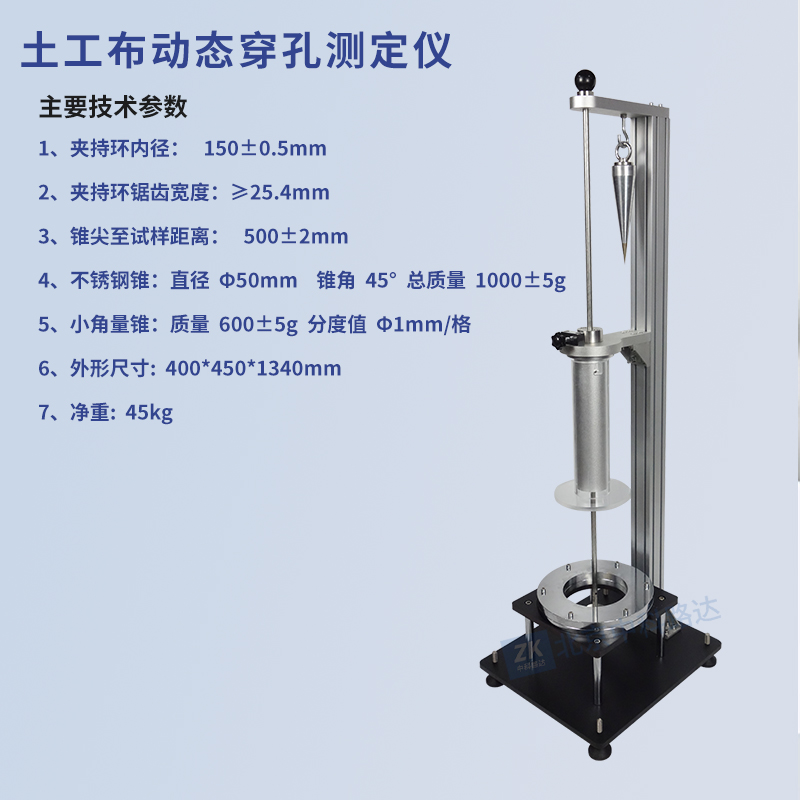

三、主要技术参数

1、夹持环内径： 150±0.5mm

2、夹持环锯齿宽度：≥25.4mm

3、锥尖至试样距离： 500±2mm

4、不锈钢锥：最大直径 Φ50mm 锥角 45° 总质量 1000±5g

5、小角量锥：质量 600±5g 分度值 Φ1mm/格

6、外形尺寸: 400*450*1340mm

7、净重: 45kg
