一、产品简介

高强螺栓拉伸夹具（楔负载装置）通过不同方式的组合，可以进行螺栓楔负载试验和普通拉力试验、螺栓保证及最小拉力荷载试验、螺母保证荷载试验。是根据国家相关标准GB/T 3098.1 — 2000《紧固件机械性能 螺栓、螺钉和螺柱》

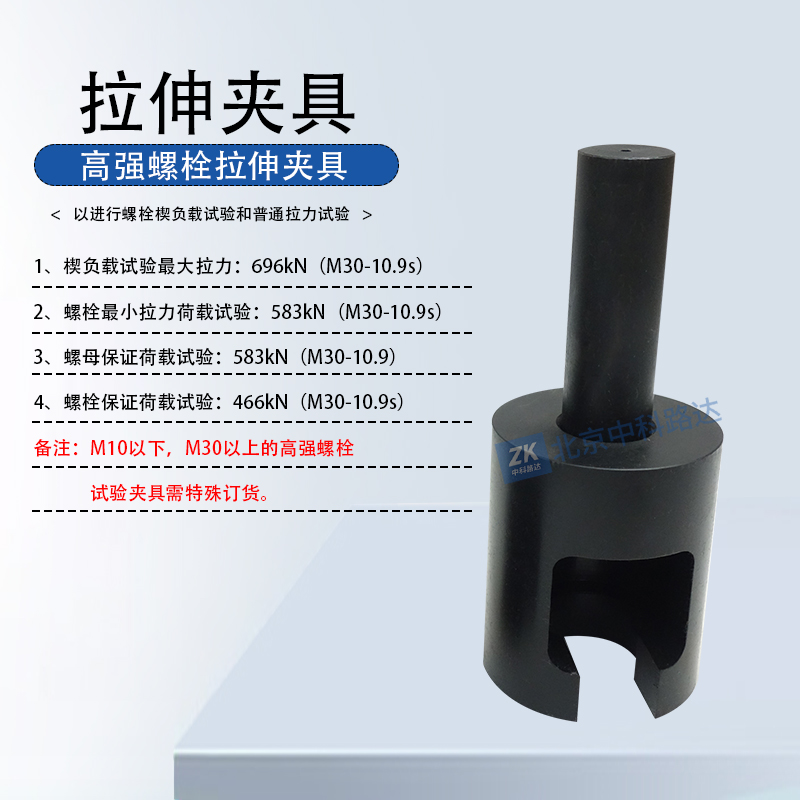

二、主要技术参数

1、楔负载试验最大拉力：696kN（M30-10.9s）

2、螺栓最小拉力荷载试验：583kN（M30-10.9s）

3、螺母保证荷载试验：583kN（M30-10.9）

4、螺栓保证荷载试验：466kN（M30-10.9s）

备注：M10以下，M30以上的高强螺栓试验夹具需特殊订货。

三、配置

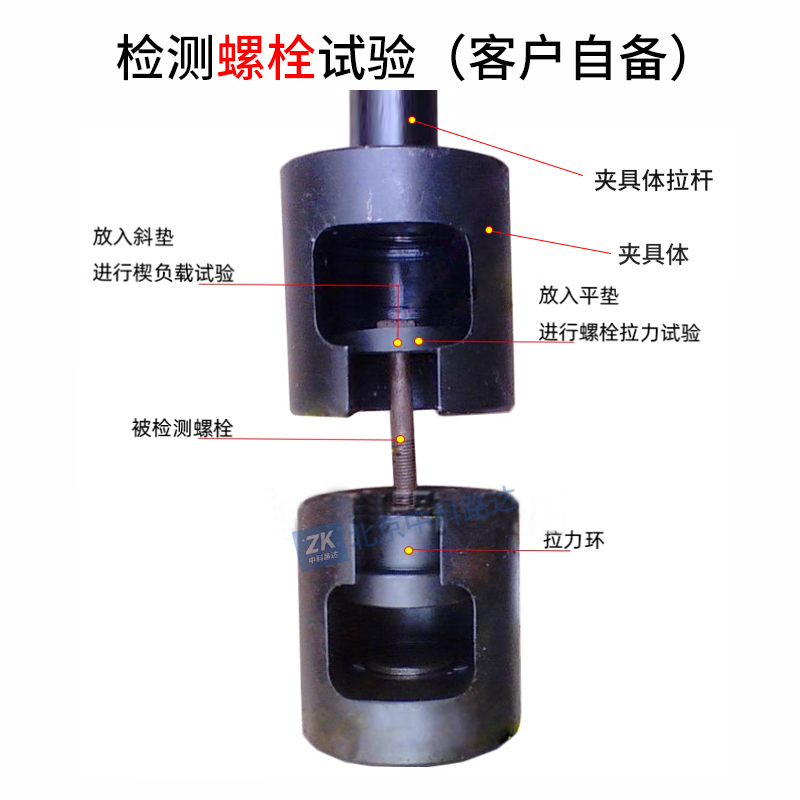

1、夹具体（含拉杆）一对 （共4件）

2、平垫M10\M12\M14\M16\M18\M20\M22\M24\M27\M30各一件 （共10件）

3、带内螺纹的拉力环M10\M12\M14\M16\M18\M20\M22\M24\M27\M30各两件（共20件）

4、楔负载块M10\M12\M14\M16\M18\M20\M22\M24\M27\M30各一付（2件/付，共20件）M20以下为10°、6° M22（含M22）以上为4°、6°

5、螺母试验芯棒M10\M12\M14\M16\M18\M20\M22\M24\M27\M30各一件（共10件）

6、另配1件M33的芯棒通用拉力环

合计65件
