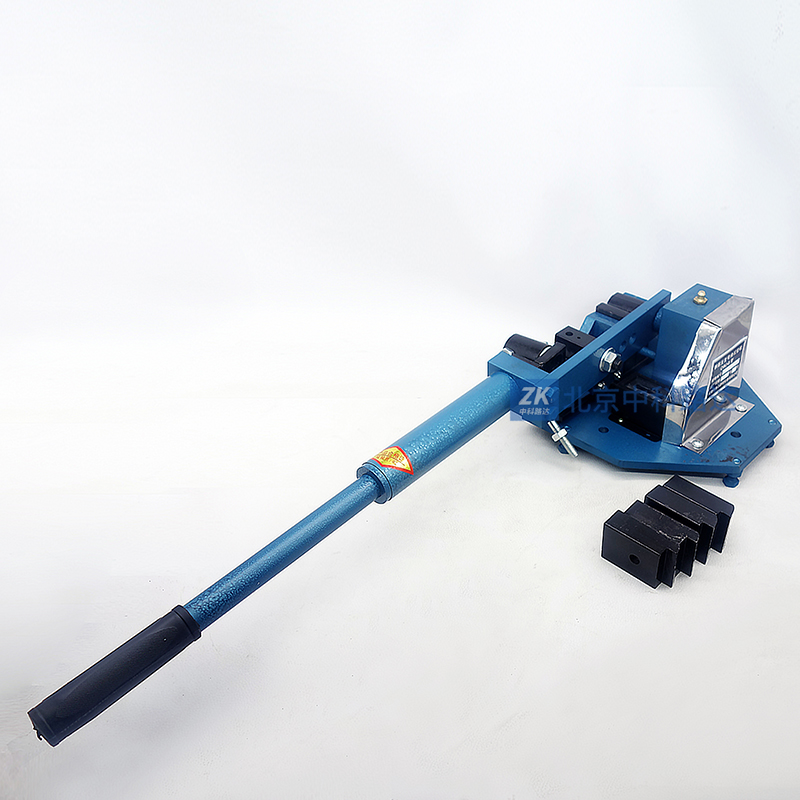

CWJ-8型反复弯曲试验机

CWJ-8型反复弯曲试验机

CWJ-8型反复弯曲试验机用于检查直径308mm的金属线材耐反复弯曲性能,并显示其缺陷。...

  • 功能特性
  • 参数规格
  • 视频
  • 应用案例
  • 下载

CWJ-8型反复弯曲试验机

    产品介绍

    CWJ-8型反复弯曲试验机用于检查直径308mm的金属线材耐反复弯曲性能,并显示其缺陷。


    试验步骤:

    1、在被检验的金属线材上裁取长度200-250mm的一段进行矫直,矫直时不得损伤线材表面。

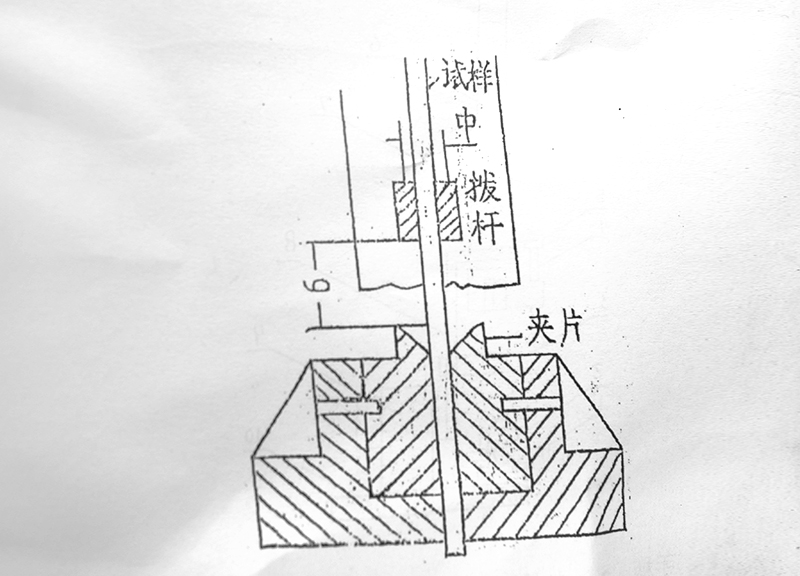

    2、按照参数表中线材直径大小选择夹片圆弧半径R夹片圆弧顶部至拨杆底面的距离P,以及拨杆孔Φ,每付夹片上都打印了圆弧半径数字以供选择,距离P式通过摇臂上的三个孔调节拨杆的位置得到的,以下往上依次为35/50/75拨杆孔Φ可根据拨杆上孔周围打印的数字辨别。

    3、主拨杆上有相互垂直的四个孔,调正拨杆的方向可得到您所需要的孔位,当使用的螺纹一端的孔时,应将轴套套上,使用另一端孔时则应将轴套取掉,以保证线材处于弯曲中心线上。

    4、将摇臂处于垂直位置,并以此作为试验的起始状态将试样先穿入两夹片中底板的孔内。然后垂直向上从拨杆的下部穿过拨杆孔,再穿入上夹头至顶部,转动上夹头手柄把线材上端夹紧

    5、用手柄把上夹头往下按15-25mm后稳住(粗的线材距离应长些。使线材具有15-25公斤左右拉紧力)转动主夹片手柄将线材下端夹紧,进行弯曲。

    6、弯曲试样时,应使用较均匀的速度(约4次/秒)

    7、弯曲试验是将试样从起始位置向右(左)弯曲90度后,返回至起始位置,作为第一次弯曲,再由起始位置向左(右)弯曲90度,试样在返回起始位置作为第二次弯曲,依次连线反复弯曲,试样折断时的最后依次弯曲不计。

    8、长期使用后夹片的圆弧表面若出现压伤之痕迹应更换夹片。

    9、油杯及有相对滑动处应经常加油,保持润滑。

    10、使用后应擦拭干净并涂上防锈油以防锈蚀。

    11、安装,机器应安装在工作台边沿,并使转动手柄伸在工作台之外,安装螺丝为三颗M8螺丝,在两夹片之中的底板有一圆孔,工作台上也应钻出此孔仪使线材能在孔中自由穿过。

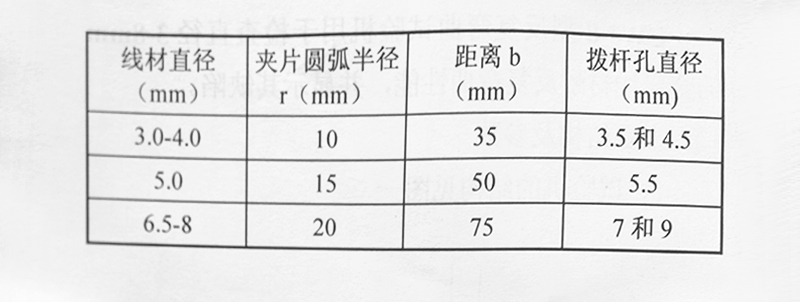

    主要技术参数:
